El sobredimensionamiento del módulo fotovoltaico puede aumentar la producción de energía

3
En un diseño normal de un sistema fotovoltaico la capacidad de los módulos (potencia total de corriente continua o CA) excede la capacidad del inversor (potencia de corriente alterna o CA). Es lo que se denomina sobredimensionamiento CC/CA. Algo que resulta cada vez más común. De hecho, diseñar un sobredimensionamiento razonable puede optimizar el uso de los inversores, reducir el coste de los equipos del lado CA y maximizar las ventajas a nivel general. Es un artículo de Pascal Lareu, responsable de soporte técnico para EMEA en APsystems.
El sobredimensionamiento del módulo fotovoltaico puede aumentar la producción de energía

La potencia en condiciones estándar de prueba (STC) del módulo fotovoltaico es la potencia máxima de salida en condiciones de prueba de laboratorio (intensidad de radiación solar de 1.000 W/m2, a una temperatura de 25ºC, y con un espectro de AM1,5).

Sin embargo, el medio ambiente real es complejo y variable, y la potencia de salida de los módulos siempre se ve afectada. Debido a varios factores (que se detallan más adelante), se producirán algunas pérdidas de manera inevitable, por lo que la potencia de salida del módulo siempre termina siendo menor que su potencia nominal STC.  Los factores que probablemente afecten la potencia de salida de los módulos son los siguientes:

1. Recurso solar
La luz solar es la base de producción de la energía fotovoltaica. Las condiciones de radiación solar varían considerablemente en función de la región. La potencia nominal de salida STC del módulo se alcanza únicamente en condiciones específicas de intensidad de irradiancia de 1.000 W/m2, a una temperatura de 25ºC y con un espectro de AM1,5.

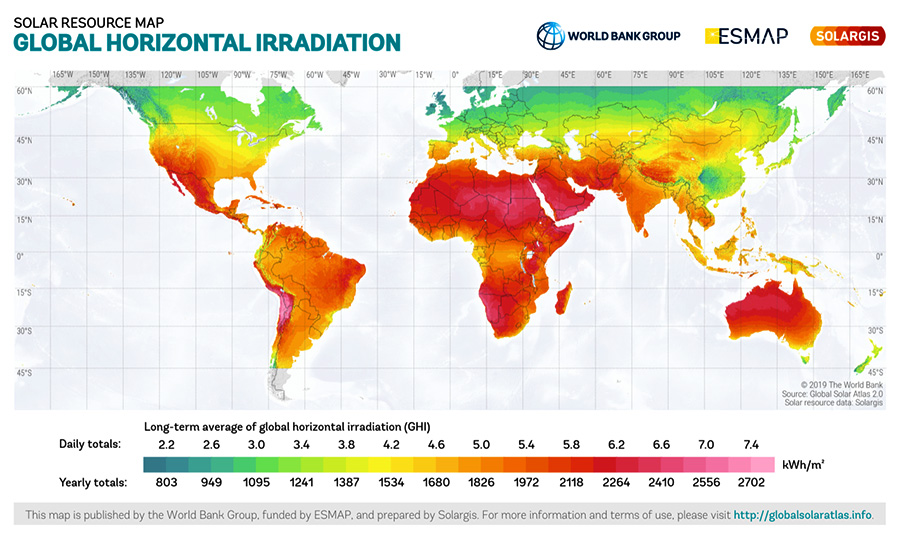

Mapa global radiación solar


Cuando la irradiancia es inferior a 1.000 W/m2, la potencia de salida del módulo FV es menor que su potencia nominal STC (Figura 1). Incluso en zonas con recursos de energía solar abundantes, no siempre se dan las condiciones lumínicas suficientes a lo largo del día, y la irradiancia varía considerablemente entre la mañana y la noche (Figura 2). Asimismo, cuando aumenta la temperatura del módulo, disminuye la caída de voltaje del mismo, pero el cambio de corriente es mínimo; por lo tanto, la potencia del módulo disminuye cuando sube la temperatura (Figura 3 - Figura 4)

APsystems sobredimensionar modulos. Figuras 1-4


2. Atenuación del módulo FV
Según los análisis de atenuación en el exterior realizados mediante el software NREL SAM para más de 2.000 módulos FV en todo el mundo, la tasa de atenuación del módulo al cabo del segundo año varía de forma lineal. La tasa de atenuación a los 25 años oscila entre 8% y 14% (Figura 5). En realidad, la capacidad de producción de energía de los módulos disminuye cada año a medida que estos se degradan.

APsystems sobredimensionar modulos. Figura 5
3. El azimut del módulo FV
La irradiancia recibida por distintos ángulos de azimut puede alterar su producción. Cuando el azimut es 0º con orientación sur (mirando al ecuador, la mejor orientación), la irradiancia recibida por la superficie del módulo fotovoltaico es óptima. A medida que aumenta el azimut (en grados), la potencia real de salida de los módulos también disminuye de forma significativa (Figura 6).

APsystems sobredimensionar modulos. Figura 6


4. Otros factores
El suelo, los restos de sales (por ejemplo del océano), los cuerpos extraños y las sombras sobre la superficie de los módulos fotovoltaicos provocan un desajuste interno en los módulos. Además de la degradación de los módulos FV, puede suceder que los cables de CC y los conectores se desgasten, y que el consumo energético del inversor disminuya, lo que reduce la potencia de salida de los módulos. A partir del análisis de los factores de influencia mencionados, según el diseño tradicional de ratio de capacidad 1:1, la producción máxima de energía del sistema fotovoltaico es inferior a su capacidad instalada, y un ratio determinado de sobre-configuración de los componentes puede llegar a compensar la pérdida de capacidad del inversor y mejorar la tasa de utilización del conversor. La Figura 7 ilustra el factor de capacidad del inversor y cómo aumenta con un ratio CC/CA más elevado. La tasa de utilización del inversor se denomina factor de capacidad, y se define como el ratio entre la producción de energía real y la producción máxima de energía (cuando el inversor ha estado funcionando a máxima potencia, su factor de capacidad es 1,0).

APsystems sobredimensionar modulos. Figura 7


Simulación de producción de energía con sobredimensionamiento del módulo FV
Para probar de forma intuitiva que el sobredimensionamiento de los módulos puede aumentar la producción de energía, hemos elegido la región de Hermosillo, en México (29.09°, -110.98°), y hemos utilizado el software NREL SAM para simular la limitación de potencia y la producción total de energía durante el primer año con distintos ratios CC/CA. Configuración del modelo: Selección de módulo. Modelo de módulo de eficiencia (Coeficiente de temperatura: -0,4 %/°C Pmp). Los datos meteorológicos pertenecen a la recopilación TMY3; pérdida del sistema: la pérdida total es de 1,5% (asumida); este modelo usa el QS1 de APsystems; este modelo es apropiado para cualquier región.

En la Figura 8 se observan los resultados de simulación de distintos ratios CC/CA en la zona de Hermosillo. La figura muestra que a medida que se incrementa el ratio CC/CA, la producción de energía del sistema aumenta de forma continua, y la mayor producción de energía siempre supera la pérdida de energía por limitación de potencia. La figura es una simulación en condiciones de inclinación óptima del módulo y con una orientación sur auténtica, y no contempla la atenuación del módulo. De hecho, la tasa de pérdida por limitación de potencia es menor.

APsystems sobredimensionar modulos. Figura 8


Resumen
El objetivo principal de este artículo es demostrar el valor del sobredimensionamiento del módulo. Al analizar la relación entre los siguientes factores, se desprende que la potencia real de salida de los módulos es inferior a su potencia nominal. Para mejorar la tasa de utilización del inversor, el uso del sobredimensionamiento se considera la práctica idónea. Con la simulación de ejemplo realizada con el software NREL SAM, los datos obtenidos demuestran que el aumento del ratio CC/CA se traduce en una mayor producción de energía. Si bien puede producirse una pérdida por limitación de potencia, la mayor producción de energía del sistema supera dicha pérdida por limitación de potencia.

El ratio CC/CA óptimo requiere un análisis global de los beneficios de la producción de energía del sistema, los costes de construcción del sistema, los costes de funcionamiento y mantenimiento, y la transformación de los activos (incluyendo la atenuación del módulo, etc) para poder encontrar un equilibrio entre los costes de producción más elevados y los ingresos de la producción de energía del sistema. Un ratio CC/CA razonable puede aumentar los ingresos del sistema, reducir el coste del sistema por kilovatio/hora y maximizar los ingresos globales.

• Este artículo se publicó en el número de noviembre de la revista en papel. Aquí puedes descargar gratis el PDF del número.
